Okeyset太阳能风光互补工作原理及参数

风光互补监控产品系统概述：

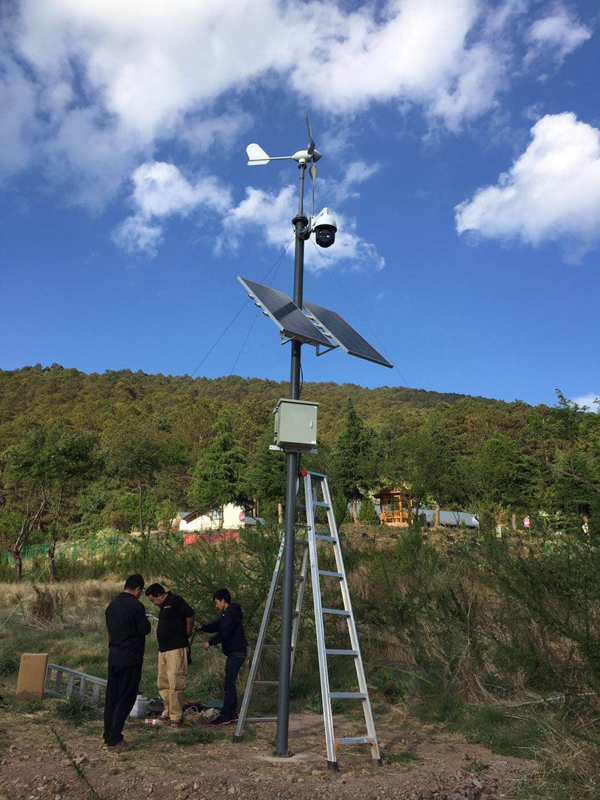

本套风能+太阳能4G视频监控系统主要是为了解决在没有电力和网络的情况需对所指定环境进行不间断远程视频监控的而设计的。他利用自然界中的太阳能和风能同时发电来作为电力供监控系统工作，通过先进的4G网络图传技术把前端采集到的高清视频监控数据传输到控制中心，并且单台监控摄像机内置了大容量存储模块，可以进行长达45天的本地录像存储。利用风能+太阳能发电的方式可以很好的解决长期阴雨天没有太阳而电力中断的问题，并且我们的控制器是专门为24小时不间断充放电设计的，风能和太阳能可以同时给胶体蓄电池充电，达到系统资源的最大化使用。
本套系统包括了：4G监控图像存储传输设备、风能发电机、太阳能发电板、风能太阳能发电控制器、风能太阳能蓄能电池、安装支架、成品安装线缆、成套安装配件。

产品介绍：
一、风能+太阳能无线（风光互补）监控摄像系统中的4G监控摄像机系统介绍

1, 产品特点：
内置4G全网通用模组（中国移动，中国联通，中国电信，向下兼容3G），使用全频段专业4G天线，信号稳定。
采用低照度感光芯片，夜视效果优秀。
使用36颗高效率红外灯，保证户外红外夜视效果，更节能。
内置最先进的网络安防摄像机内部的防雷模块，是对摄像机的电源、信号及视频的全角度保护。
内置自动恒温模组，高于48度时进行降温处理，保证机器正常运行。
双层护罩设计加双层尾罩设计，可很好的防止户外曝晒产生过热，也可以有更理想的防水能力。
内置1000G存储设备，自适应录像45天存储。2.8-12mm电动聚集，保证任何时候都是高清监控。

2, 标准功能：
*高清晰，高清960P实时编码
*0.1Lux @(F1.2,AGC ON)，0 Lux with IR
*支持IR-CUT双滤光片切换,实现昼夜监控，色彩不偏色不失真
*工程设计先进,可靠性高
*支持本地模拟输出，支持各类信息叠加(如：ID、IP、DDNS服务器等)，方便使用
*采用先进的H.264 HP视频压缩技术, 实现超低码率、高清晰画质
*支持多码流调节（960P/720P/D1/CIF）
*即插即用，多种网络云服务开启安防云监控
*支持各类手机远程监控（iPhone, Android , Windows Mobile）
*支持多种网络浏览器（IE、Chrome、Firefox、Safari）
*支持自动增益,自动电子快门功能,适应不同监控环境
*符合IP66级防尘防水设计,可靠性高
*支持与NVR对接，支持ONVIF标准的NVR对接(三星、BOSCH、海康、大华、、、)

3, 产品参数：

名称：	130万高清低照度红外4G LTE风能+太阳能风光互补无线网络摄像机
摄像机参数：
传感器类型	1/3" 高清CMOS传感器
最低照度	彩色0.1Lux @(F1.2,AGC ON),0 LUX with IR 黑白0.01Lux @ (F1.2,AGC ON),0 LUX with IR
快门	1/50(1/60)秒至 1/100,000 秒
日夜转换模式	IR-CUT
镜头	2.8mm-12mm（电动变焦）
角度	手动调节
压缩标准
视频压缩标准	H.264 HighProfile，JPEG抓图
压缩输出码率	32 Kbps~6Mbps
音频压缩标准	G.711a
图像
最大图像尺寸	1280*960
图像设置	饱和度,亮度,对比度通过客户端或者 IE 浏览器可调
网络功能
存储功能	内置64G存储模块，NVR/IPSAN/网络存储
智能报警	移动侦测,视频丢失,网线断,IP 地址冲突
支持协议	TCP/IP,HTTP,DHCP,DNS,DDNS, PPPoE,SMTP,NTP,onvif
通用功能	防闪烁,双码流,心跳,密码保护
接口
通讯接口	1 个 RJ45 10M/100M 自适应以太网口
机器CVBS输出	无
一般规范
工作温度和湿度	-30℃~65℃，湿度小于 90%(无凝结)
电源供应	DC12V/3A±10%
功耗	15W MAX
红外照射距离	36颗 高效率红外:30-80 米,与镜头搭配;
尺寸(mm)	420 mm *147 mm *101 mm
重量	4350g

二、无线风光互补监控摄像系统使用的风能+太阳能发电蓄电系统

太阳能发电蓄电系统使用严格选配功率适合的单晶硅高效太阳能电池板，低风速启动的垂直风能发电机，纳米材料胶体蓄能电池，配套专门为监控系统电源供电管理设计的PWM电源管理设备，使系统发电蓄电供电配套达到最优化水平。整个供电系统设计使用寿命大于5年，太能阳供电系统包括：太阳能电池板、风能发电机、支架、安装立杆、太阳能风能电源控制系统、大功率蓄电池和直埋式电池箱。

, Okeyset风光互补无线监控摄像系统供电系统产品特点：
1.1, Okeyset太阳能无线监控摄像系统使用效率更高的单晶硅太阳能发电板：
单晶硅太阳电池
单晶硅太阳电池是当前开发得最快的一种太阳电池，它的构成和生产工艺已定型，产品已广泛用于宇宙空间和地面设施。这种太阳电池以高纯的单晶硅棒为原料，纯度要求99.9999%。为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。将单晶硅棒切成片，一般片厚约0.3毫米。硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。
加工太阳电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。扩散是在石英管制成的高温扩散炉中进行。这样就在硅片上形成P/N结。然后采用丝网印刷法，将配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉，至此，单晶硅太阳电池的单体片就制成了。
单体片经过抽查检验，即可按所需要的规格组装成太阳电池组件(太阳电池板)，用串联和并联的方法构成一定的输出电压和电流，最后用框架和封装材料进行封装。用户根据系统设计，可将太阳电池组件组成各种大小不同的太阳电池方阵，亦称太阳电池阵列。目前市场上的单晶硅太阳电池的光电转换平均效率为19%左右，个别公司最近推出的新产品普遍都超出这个值。实验室成果普遍在 20%以上。用于宇宙空间站的还有高达50%以上的太阳能电池板。


1.1.1电力参数

型号	JCZ-200DC24V-4MP
商品名	太阳能电池板
峰值功率 (Pmax)	100W
峰值电压 (Vmp)	18.17 V
开路电压 (Voc)	21.6V
峰值电流 (Imp)	5.51A
短路电流 (Isc)	6.06A
电池片转换效率	19%
太阳能电池板工作环境	-40 °C to +85 °C
最大系统电压	1000 V DC (IEC) / 600 V DC (UL)
二极管	2 by pass
正负公差	-3/+3 %
设计使用年限	10年

测试标准（环境）: 辐照度 1000 W/m2, 环境温度25 °C, AM=1.5; 功率公差范围: ± 3%

1.1.2太阳能电池板产品特点:
所采用的单晶硅太阳能电池片转换效率高生产。
所采用的铝合金边框具有高强度，抗机械冲击能力强。
功率公差范围(保证输出功率在-3~+3%的正负公差范围内)本产品有着优秀的弱光性能。
能够承受强风和雪的荷载太阳能电池板可承受的风荷载(2400 Pascal) 和雪荷载(5400 Pascal)
1.1.3太阳能电池板材料介绍：
1. 玻璃：超白布纹钢化玻璃，厚度3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91％以上，
耐紫外光线的辐射，透光率不下降。钢化玻璃作成的组件可以承受直径25毫米的冰球以23米/秒的速度撞击。
2. EVA：厚度为 0. 5mm的优质EVA膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有较高的透光率和抗老化能力。
太阳电池封装用的EVA胶膜固化后的性能要求：
透光率大于90%；交联度大于65-85%；剥离强度（N/cm），玻璃/胶膜大于30；TPT/胶膜大于15；耐温性：高温85℃、低温－40℃。，
3．TPT：太阳电池的背面，耐老化、耐腐蚀、耐紫外线辐射、不透气等基本要求。
4. 边框：所采用的铝合金边框具有高强度，抗机械冲击能力强。
1.1.4产品参数：
太阳能电池片：单晶硅 125×125mm
电池片数量：36 （4×9）
外形尺寸：1196×541×35 mm
重量：7.8Kg
玻璃：3.2 mm (0.13 inches) 超白布纹钢化玻璃
边框：所采用的铝合金边框具有高强度，抗机械冲击能力强
1.1.5温度特性：
标称电池工作温度(NOCT)：45±2 ℃
峰值功率温度系数：-0.47%/℃
开路电压温度系数：-0.34%/℃短路电流温度系数：0.045%/℃


1.2, Okeyset风光互补无线监控摄像系统使用启动风速更低的垂直风能发电机：

型号	YT-100wCL
商品名	风能发电机
额定功率	100W
额定电压	直流12V
额定电流	8A
额定转速	350R/M
允许最大功率	150W
启动风速	1米/秒
切入风速	2.5米/秒
切出风速	18米/秒
安全风速	36米/秒
额定风速	13米/秒
发电机工作形式	永磁三相交流盘式发电机
叶轮直径	640mm
风机高度	907MM
叶片数	2片
叶片材料	尼龙复合纤维
大风保护方式	电磁制动
设计使用年限	10年
设备表面处理	镀锌+塑料涂层
工作环境湿度	-40°C-70°C

1.3, Okeyset太阳能无线监控摄像系统使用效率更高更耐低温的1000W纳米胶体蓄电池：
蓄电池从结构上分为普通和胶体两种，后者又称为免维护蓄电池。胶体电池最简单的做法是在硫酸中添加胶凝剂，是硫酸电液呈胶态。电液呈胶态的电池通常称之为胶体电池。胶体电池与常规铅酸电池的区别不仅仅在于电液改为胶凝状。例如非凝固态的水性胶体，从电化学分类结构和特性看同属胶体电池。又如板栅中解分高分子材料，俗称陶瓷板栅，亦可视作胶体电池的应用特色。
胶体电池和普通蓄电池最大的区别是普通蓄电池的顶部有一组加水口，在选购时一定要仔细观察，因为有的厂商用一个精致的塑料盖把加水口挡住。胶体蓄电池的顶部有一个观察孔，孔内的颜色表示蓄电池的状态，绿色表示正常，黑色表示亏电，白色表示蓄电池已损坏，应尽快更换。
胶体电池主要优点：质量高，循环寿命长。胶体电解质可对极板周围形成固态保护层，保护极板避免因震动或碰撞而产生损坏，破裂，防止极板被腐蚀，同时也减少了蓄电池在大负荷使用时产生极板弯曲和极板间的短路，不至于导致容量下降，具有很好的物理及化学保护作用，是普通铅酸电池寿命的两倍。
使用安全，利于环保，属于真正意义上的绿色电源。胶体电池的电解质呈固态，密封结构，凝胶电解液，永不漏液，使电池内每一部位的比重保持一致。使用特殊的钙铅锡合金板栅，更耐腐蚀，充电接受能力更好。 采用超高强度隔板避免短路的产生。 进口优质安全阀，精确阀控调节压力。装备了过滤酸雾隔爆装置，更安全可靠。使用时无酸雾气体析出，无电解质外溢，生产过程中不含对人体有害元素，无毒，无污染，避免了传统铅酸电池在使用过程中电解质大量外溢渗透。浮充电流小，电池发热量少，电解液不发生酸分层。
深放电循环性能好。电池深放电后再及时补充电的情况下容量能100%得到回充，能迎合高频率、深程度放电的需要，因此其使用范围比铅酸蓄电池更广泛。
自放电小，深放电性能好，充电接受能力强，上下电位差小，电容量大。在低温启动能力，荷电保持能力，电解液保持能力，循环耐久能力，耐震动性能，耐温变性能等方面有显着提高。在20℃室温下储存2年，无需充电即可投入运行。
适应环境（温度）广泛。可在-40℃-65℃的温度范围内使用，尤其低温性能好，适用于北方高寒地区。抗震性能好，能在各种恶劣的环境下安全使用。不受空间限制，使用时可任意方位放置。
使用快捷方便，由于单体电池的内阻、容量、浮充电压一致性好，因此无需均衡充电，也无需经常维护。
电池结构
储能用AGM胶体蓄电池电解液固定方式：电解液由气体二氧化硅及多种添加剂以胶体形式固定.注入时为液态，可充满电池内的所有空间。
储能用AGM胶体蓄电池极柱密封方式：多层耐酸橡胶圈滑动式密封，保证了使用寿命后期极群生长时的密封。
储能用AGM胶体蓄电池极板：铅钙锡无锑多元合金，管式正极板管芯可采用高压压铸工艺生产，晶格细小均匀，耐腐蚀性好，电池的使用寿命长。
储能用AGM胶体蓄电池性能
浮充性能：由于电解液比重低，浮充电压相对也比较低另外胶体的散热性也远优于玻璃棉，绝无热失控事故，浮充寿命长。
深循环性能：特殊的含磷酸胶体和含锡正极板合金，电池的循环性能和深放电恢复能力优越。
自放电：由于选用的材料纯度高，电解液比重低，电池的自放电率为0.05-0.06%/天，电池常温下
